Короткий сплесеньЕсли при описании сплесней говорят о правой и плетение огона на швартовом левой сторонах, то имеют в виду, что ходовые пряди направлены от зрителя и положены сверху на трос, в который их будут сращивать.

Сплесни применяют в тех случаях, когда необходимо срастить два троса.

Сплесень можно распустить, если пробитые пряди с помощью свайки или без нее вытащить из троса.

В том месте, где раньше был сплесень, трос всегда будет немного разбитым, Как правило, нужно избегать новых сплесней в этом месте. Все же иногда это приходится делать при переделке парусов, но почти никогда при изготовлении и уходе за такелажем. «Сплесень сапожника», или «портновский сплесень» (рис. 119). Используется, как правило, на огонах. Этот сплесень считается самым простым. Для его выполнения ходовым концом делают две-три пробивки прядей троса.

Такой сплесень применяют для временного сращивания троса с цепью и сплесневанным стальным тросом, чтобы протащить их через блок и в других подобных случаях. Его используют также при сплесневании тонких двухнитевых каболок, бензельных марлиней и т. п.

На растительных тросах «сплесень сапожника» не применяется как слишком короткий сплесень. Но все же его можно использовать, например, при сращивании тонких оттяжек для стрелы лебедки. В этом случае достаточно выполнить по две пробивки с каждой стороны. При сращивании четырехпрядных тросов пробивку выполняют под две пряди, т. е. прямо через середину троса.



Рис. 119. «Сплесень сапожника»

Сплесень сапожника

Огон. На конце троса распускают на несколько витков пряди и накладывают марку для предохранения от дальнейшего распускания. Затем трос укладывают в виде петли — огона требуемой величины.
Перед пробивкой прядей необходимо уложить трос так, чтобы пряди окружали коренную часть троса, как показано на рис. 120, а. В первую очередь пробивают среднюю верхнюю прядь, пробивая ее под среднюю прядь нераспущенной части в направлении, обратном спуску троса (рис. 120, б). Затем правую прядь также пробивают под правую прядь нераспущенной части троса против спуска. Направление пряди - к середине троса (рис. 120, б).
Последней пробивают левую прядь против спуска и в направлении от середины троса (рис. 120,г). Затем пряди пробивают по принципу через одну и под одну по спирали в направлении, обратном спуску троса. Делают две полные пробивки и после этого пробивки плавно заканчивают, уменьшая (вырезая) по нескольку каболок в каждой пряди.

Выплетенные каболки можно обрубать сразу или после того, как огон будет готов. Первый способ более выигрышный, так как места отреза можно легко скрыть под оставшимися каболками, что делает сплесень более опрятным. После первых двух полных пробивок делают три-четыре пробивки неполными прядями, так что весь сплесень состоит из пяти-шести пробивок.

Огоны на тонких линях толщиной 4,4 см и меньше выполняют только двумя полными пробивками каждой нити, а затем, особенно на тонких растительных тросах, выполняют три или четыре пробивки прядями, из которых вырезано большее или меньшее число нитей. Чтобы плетение имело более опрятный внешний вид, его можно оттренцевать.
Для этого после первой пробивки из каждой пряди выводят по три нити и сплесень выполняют обычным способом, но уменьшенными прядями. Нити затем свивают по три в плотные ровные юзени, которыми и накладывают трени прочно и надежно.
Затем концы нитей пробивают под свои пряди (а лучше пробивать с помощью парусной иглы под одну и в середину одной пряди или в середину двух прядей), после этого нити обрезают (рис. 120, д).
Маленькая хитрость, к которой прибегают для получения чистого и красивого плетения, состоит в том, что после того, как оно готово, быстро опаляют место плетения паяльной лампой или газовым пламенем, в результате чего сгорают выбившиеся нити и волокна. Ровную поверхность можно придать плохо изготовленному сплесню, протянув его под торцом или.ребром доски.
Раньше такой способ улучшения внешнего вида говорил о некомпетентности исполнителя. Моряки 50 лет тому назад слишком, ценили свою репутацию, чтобы опуститься до «топтания» сплесня. Как правило, сплесни огонов были ровными и красивыми и делались быстро вручную без использования каких-либо приспособлений.
На толстых тросах, например швартовных или подобных им, сплесни всегда делают пробивкой целыми прядями, никогда не вырезая части каболок.



Рис. 120. Выполнение огона на трехпрядном тросе

Выполнение огона на трехпрядном тросе



Пробивку делают под все пряди. После пяти пpoбивок каждую прядь разделяют на две части и половины смежных прядей скрепляют попарно бензелем из прочной, сложенной в несколько раз парусной нити (рис. 121, а).
На толстых найлоновых тросах лучше всего выполнять пробивки целыми прядями. Делают по меньшей мере семь пробивок и половинки прядей скрепляют бензелем из прочной найлоновой огона нитки. Можно использовать и парусную нитку.
Из предосторожности кончики обрезанных прядей можно оплавить нагретым металлом, чтобы они не выплетались. Лучше всего для этого подходит паяльник. Его слегка прижимают к концам волокон, оплавляя их и скручивая так, чтобы они фиксировались в нужном месте.
Не рекомендуется такое оплавление проводить долго, так как оно приводит к образованию твердых острых и неудобных краев. Некоторые профессионалы, правда, довольствуются тем, что.накладывают бензель на разделенные на две ровные части пряди, как показано на рисунке.

На самых толстых тросах сплесень огона хорошо завершить следующим, способом. После шести пробивок нужно вынуть частично каболки из каждой пряди так, чтобы половина вынутых каболок была слева, а другая половина справа. Затем делают одну или две пробивки остатками прядей, а потом пряди делят пополам и скрепляют бензелем. Вынутые в на- чале работы каболки смежных прядей также скрепляют бензелем попарно. На рис. 121, б показан такой сплесень.



Рис. 121. Огон на толстом тросе

Огон на толстом тросе



Иногда встречаются толстые найлоновые тросы кабельной работы, причем каждая прядь (стрендь) состоит из троса с тремя прядями. В этом случае сплесень делают следующим образом: после шести пробивок отделяют по одной пряди из каждой стренди, после следующих двух пробивок отделяют следующие пряди и затем делают две последние пробивки последними прядями. Каждую прядь делят на две части и половинки скрепляют бензелем попарно. Так получают три круга с бензелями на расстоянии двух пробивок друг от друга.

Так как найлон очень сильно растягивается, то коуш может легко выпасть из огона. Поэтому на гаши (большие огоны) найлоновых буксирных/тросов надевают обычно коуш, сделанный из трубки, как показано на рис. 121, б.
Гаши на швартовных тросах, защищают кожей, куском водопроводного шланга соответствующей толщины и т. п. На тонких найлоновых тросах, которые используют на парусниках, сплесень делают пятью или шестью пробивками полными прядями, а коротко обрезанные концы прядей оплавляют нагретым паяльником.
Сам трос не должен быть поврежден нагретым паяльником. Тросы из свитого найлона можно сплеснивать так же, как и обычные растительные тросы, или с добавлением одной пробивки, чтобы сплесень огона не разошелся.

На четырехпрядных тросах перед изготовлением огона сердечник обрезают около самой марки и пряди распределяют попарно с каждой стороны троса (рис. 122). Пряди 1 и 2 с правой стороны, а также прядь 3 с левой стороны пробивают, как на трехпрядном тросе.
Прядь 4 вводят туда же, куда и прядь 3, и проводят под двумя прядями против спуска троса. Прежде чем прядь введут на свое место, ее развивают, чтобы она укладывалась мягко и эластично. После первой пробивки работу продолжают выполнять, как на трехпрядном тросе.



Обжатие коуша с помощью клина



Существуют еще другие способы выполнения огона на четырехпрядном тросе. Один из них заключается в том, что четвертую прядь пробивают под одну прядь против спуска. Другой из способов состоит в том, что две средние пряди пробивают крестообразно под одну и ту же прядь, причем первая прядь находится наверху, а затем пробивают другие две каждую под свою прядь, а левую - налево. Но метод, показанный на рис. 122, считается лучшим.

Если необходимо изготовить огон с коушем, то трос аккуратно вкладывают в кип коуша; лучше, если петлю огона крепко скрепить с коушем. Применяют также клин для обжимания ходовых прядей коренными.
Прядью делают один шлаг вокруг клина, который поворачивают таким образом, чтобы прядь сама себя затягивала, с. 128. Если огон делают без коуша, то пряди не следует обжимать слишком сильно после первой пробивки.

При сильном обжатии пробивка пройдет между прядями с коренной части огона так, что он будет скручиваться. Если не делать марку на конце троса, то часто он после первой пробивки расходится, что приводит к тому, что на огоне появляются скрутки. Вместо того, чтобы делать огон по правилу и через одну прядь под другую против спуска троса, можно после первых пробивок пряди вводить по спуску, таким образом, каждая прядь идет вокруг од- ной и той же пряди троса. При этом способе также вырезают каболки, чтобы сплесень огона завершался плавно.

Специалисты по изготовлению парусов всегда соединяют тросы шкаторин парусов таким способом, поэтому сплесень обычно называют парусным. Много лет тому назад автор научился делать сплесень у старого мастера по шитью парусов из г. Кальмара. Способ заключается в следующем: сначала правую прядь пробивают под среднюю прядь троса справа налево, а после этого делают еще одну пробивку по спуску троса той же прядью, чтобы закрепить пробивку.
В заключение левую прядь пробивают против спуска под прядь с левой стороны троса, после этого сплесень завершают пробивкой по спуску троса. Каболки уменьшают при каждой пробивке, начиная с третьей.



Рис. 124. Короткий сплесень

Короткий сплесень



Если огон необходимо сделать на очень толстом тросе, то его прикрепляют к причальной тумбе и пользуются грубым клином и молотком, чтобы раздвигать пряди. На концы прядей накладывают марки, чтобы каболки не распускались, затем прядя вплетают в трос, обвязывают стропом, затягивают с помощью талей или лебедки и вколачивают на свое место.
При этом пряди необходимо равномерно скручивать в направлении их свивки, так чтобы на них не было заломов. При использовании хорошего инструмента плетение огона выполняется не намного сложнее, чем на растительных тросах средней величины.

Короткий сплесень. Тросы распускают на пряди на два-три или больше оборотов и сдвигают таким образом, чтобы каждая прядь одного троса размещалась между двумя смежными прядями другого (рис. 124, а).
Затем выполняют пробивку каждой пряди, как на огоне, т. е. пропускают пряди одного троса под коренные пряди другого по принципу через одну под одну против свивки. Каждой прядью выполняют три или четыре пробивки с каждой стороны.
В конце работы часть каболок вырезают из прядей перед завершением сплесня. Короткий сплесень считается самым легким по выполнению для растительных тросов. Трудно только сохранять свивку обоих тросов, чтобы сплесень получался тугим и прочным.

При изготовлении тросовых стропов их немного раскручивают перед тем, как концы сдвинуть вплотную для сплесня. Для этого на тросе делают несколько шлагов по часовой стрелке и оставляют их на все время пробивки (рис. 124,6).
При сплеснивании грузовых стропов из троса никогда не вынимают каболки, а выполняют пробивку целыми прядями и, когда каболки обрезают, оставляют кончики длиной около 2,5 см для обтягивания под нагрузкой. Короткий сплесень можно начинать и по-другому.

Пряди переплетают попарно, не чередуя плетения по правилу и через одну под одну (рис. 124, в) и сплесень завершают обычным способом. Однако преимуществ у этого способа перед вышеописанным нет. Какой из двух способов древнее, автору трудно сказать. Установлено, что короткий сплесень, выполнен- ный около 1640 г., был изготовлен первым из рассмотренныхспособов.

Длинный сплесень. Используется для сращивания снастей, проходящих через блоки, и поэтому необходимо, чтобы на тросах не было утолщений. Пряди троса распускают на девять витков и тросы сдвигают вплотную друг к другу, как и для короткого сплесня.
Затем каждую прядь с каждой стороны выплетают на шесть-семь витков и соответствующую встречную прядь укладывают на освободившееся для нее место. Таким образом, шесть прядей встречаются попарно в трех местах на расстоянии шести-семи витков друг от друга.
Лишние концы обрезают и. пряди свивают временно, чтобы они не мешали, при сращивании тросов (рис. 125, а).

Затем пряди сплеснивают парами. Чтобы разные части сплесня не были слишком толстыми, из каждой пряди вырезают половину каболок. На новых тросах или тросах средней толщины, бывших в употреблении относительно недолго, вырезают все сердечники, при этом окружающие волокна прядей закрывают обрезанные концы.
На очень толстых тросах сердечник составляет больше половины толщины троса, а на тонких — меньше половины, и поэтому в зависимости от требований следует вырезать большее или меньшее число каболок, но так, чтобы от каждой пряди оставалась по крайней мере половина. Каболки обрезают на некотором расстоянии от места стыка прядей, приблизительно равном длине окружности троса (а-а).
Оставшиеся тонкие пряди завязывают простым узлом, укладывая их в направлении свивки каболок в прядях и пробивая против спуска троса, как показано на рис. 125,б. Делают от трех до пяти пробивок, в зависимости от толщины троса, а каболки обрезают снизу, чтобы сплесень плавно завершался. После того как будут выполнены первые пробивки против спуска троса, следующие пробивки выполняют по спуску троса вокруг одной и той же пряди. Пряди обтягивают и выступающие концы каболок обрезают.



Рис, 125. Длинный сплесень

Длинный сплесень



На старых тросах сердечники не вынимают, так как они меньше всего изнашиваются, пряди разделяют и внешние каболки в основном обрезают. Когда трос очень старый и изношенный, пробивку выполняют целыми или почти целыми прядями.
Если необходимо, можно наложить также прошивные марки на части сплесня, чтобы пряди плотно прижимались друг к другу. Четырехпрядный трос распускают на 12 витков, пряди укладывают на десять и три витка с каждой стороны так, что образуются четыре пары на расстоянии шести-семи витков друг от друга. В остальном пробивку прядей выполняют так же, как указано выше.

На толстом канате, свитом из трех тросов, обычно делают длинный сплесень, который состоит из трех отдельных длинных сплесней, по одному на каждом тросе, из которых свит канат. Поэтому весь сплесень состоит из девяти сплесней, которые равномерно распределяются по длине двадцати четырех витков по канату. Сплеснивание — одна из самых сложных такелажных работ с растительными тросами.
В настоящее время оно ушло уже в прошлое, как пеньковый такелаж, якорные тросы кабельной работы и парусные суда. Немногим современным морякам удалось' увидеть их, еще меньшему числу довелось их выполнять.

Сплесень с цепью. Применяется для сращивания троса с цепью, если трос слишком толстый и не проходит в цепь. Одну прядь выводят из троса приблизительно на семь витков, а затем две другие пряди обносят вокруг последнего звена цепи (рис. 126). Получается маленький огон на цепи.
Затем первую прядь выводят еще на пять витков и одну из двух других прядей вплетают в трос на соответствующее место, сращивая две пряди длинным сплеснем. Затем в цепь вводится вторая прядь, как при сплеснивании на огоне. Если трос целиком проходит в звено цепи, то выполняют обычный сплесень с огоном.
Звено цепи необходимо смазать или покрыть кожей, чтобы увеличить срок службы троса. Сращивание трех и четырехпрядных тросов. Сплесни при сращивании трех- и четырехпрядных тросов никогда не имеют красивого внешнего вида и рассматриваются только как временные.
Для выполнения короткого сплесня четырехпрядный трос распускают на три витка, а трехпрядный - на шесть витков. Из двух прядей выбирают примерно третью часть каболок из каждой и осторожно свивают, получая при этом четвертую прядь, которая должна иметь такую же толщину, что и пряди, из которых она образована. Затем трос распускают как четырехпрядный на три витка и сращивают с четырехпрядным тросом. Сплесень завершают, как при сращивании четырехпрядных тросов.

Для длинного сплесня четырехпрядный трос распускают на девять витков, трехпрядный - на пятнадцать витков. Затем тросы сдвигают вплотную и од- ну прядь из трехпрядного троса выводят на шесть витков и вплетают на ее место встречную прядь четырехпрядного троса.
Затем одну прядь четырехпрядного троса выплетают на двенадцать витков и вводят на ее место соответствующую прядь трехпрядного троса. Посередине остаются две пряди четырехпрядного троса и одна прядь трехпрядного троса. Прядь трехпрядного троса делят на две неравные части, примерно на [/з и 2/3 толщины.
Меньшую часть связывают с одной прядью четырехпрядного троса в месте их соединения, а затем последнюю прядь четырехпрядного троса выводят на шесть витков и на ее место вплетают большую часть пряди трехпрядного троса. Сплесень завершают обычным способом.

Лаглинь из троса в оплетке редко приходится чинить, но если он поврежден, то срастить его можно следующим образом. Плетеную внешнюю оболочку расплетают с помощью парусной иглы на длину приблизительно 15 см на каждом конце, затем обнаженные сердцевинные нити сращивают обычным коротким сплеснем.
Достаточно сделать две-три пробивки на всем сплесне, а затем обрезать лишние концы каболок. Сплесень, который не должен превышать 7,5 см по длине, покрывают диагональной оплеткой внешними нитями так же, как выполнена машинная оплетка линя.
После того как оплетка покроет весь сплесень, нити с обеих сторон вплетают с помощью парусной иглы во встречную диагональ. Он незначительно превышает толщину самого линя, а. по прочности не уступает ему.
Сращивание плетеных растительных тросов проводится особым методом. Пары прядей, которые сплетены по часовой стрелке, должны сохранять это направление и в сплесне, и другие пары наоборот.



Рис. 126. Сплесень с цепью

Сплесень с цепью

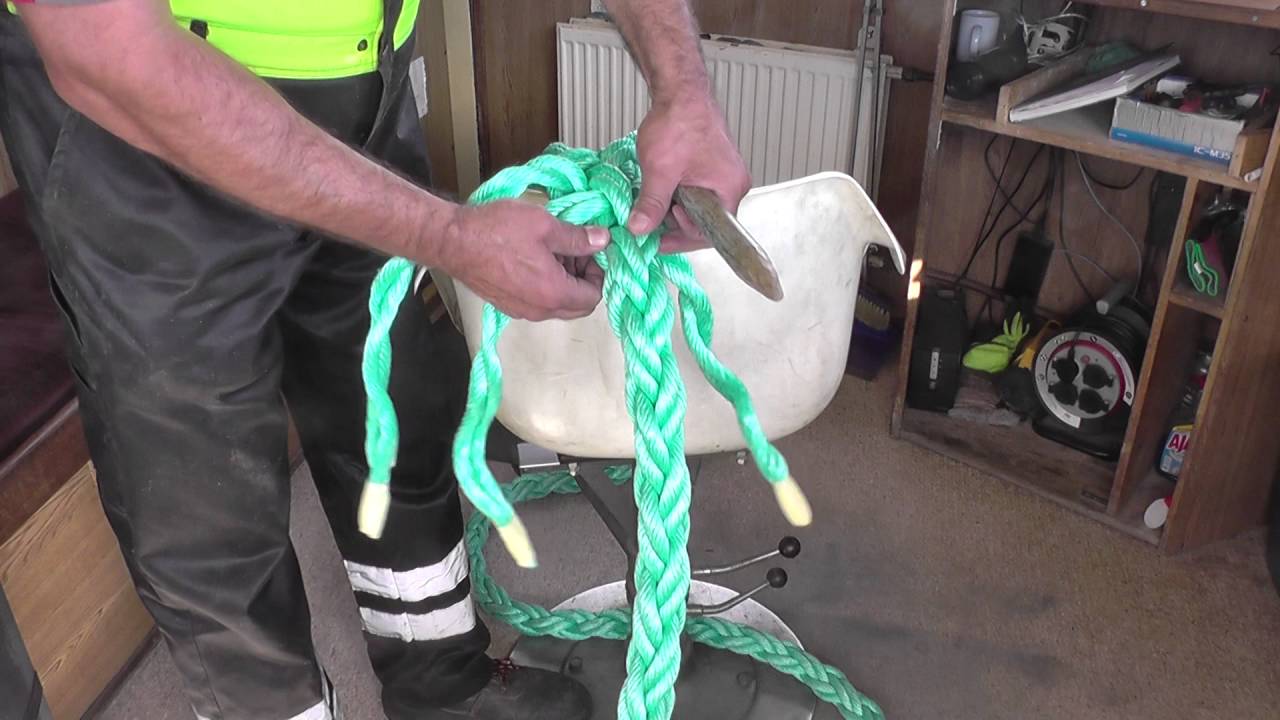

На толстых тросах, которые обычно.используют как швартовные концы, встречаются, как, правило,,только огоны со сплеснями. Если необходимо срастить тросы коротким или длинным сплеснем, их выполняют по вышеописанному правилу.
Две пары прядей идут по направлению часовой стрелки, соответствующему плетению троса. 0гоны. Для выполнения огона трос укладывают нетлей нужной величины так, чтобы две пары прядей, сплетенные в тросе по часовой,стрелке, стояли вертикально, а сплетенные против часовой стрелки — горизонтально, как показано на рис. 127, а.

Для того, чтобы с самого начала выполнение сплесня было правильным, марку, которая определяет, на какую длину распускать трос на пряди, необходимо ставить посередине вокруг петли на вертикальных прядях, имеющих направление плетения по часовой стрелке.

Первые пробивки выполняют верхней парой прядей, лежащей под маркой. Эта пара пересекается о другой, идущей по часовой стрелке, парой непосредственно за маркой и направлена вниз и влево от нее. 'Пробивку производят на коренной части троса. между двумя парами прядей, которые обвивают друг, друга по часовой стрелке, как показано на рисунке.

Эта первая пробивка является решающей для всего плетения, дальнейшее выполнение которого очень простое. Две идущие горизонтально пары прядей, свитые вокруг друг друга против часовой стрелки, скрепляют маркой.
Пару, направленную влево, первой пробивают направо и сверху вдоль смежной пары, которая в тросе идет против часовой стрелки.
Другая пара, которую пробивают вправо, кладется сверху пары, идущей против часовой стрелки,1 под пересекающую ее, идущую по часовой стрелке, пару. Затем остается четвертая пара прядей, выходящая справа от первой пары, которая была пробита прямо через трос.
Эту четвертую пару сгибают вперед и вниз влево и проводят над смежной идущей справа пары прядей троса. Дальнейшее выполнение огона показано на рис. 127, а.



Рис. 127. Выполнение огона

Выполнение огона

Огон и его выполнение



Для продолжения работы необходимым условием является то, чтобы каждая пара прядей шла параллельно над смежной парой в тросе и обхватывала все пересекающиеся пары. Начинать удобнее всего той парой прядей, которая пробита прямо через трос, что позволяет затем проводить параллельно оставшиеся свободные идущие направо пары в тросе вперед и вверх.
После первых пробивок делают еще три пробивки каждой парой прядей. Затем берут по^ одной пряди из каждой пары и делают еще две пробивки каждой единичной прядью. На 'рис.-127, б показан готовый сплесень.:

Так как в тросе пряди идут попарно, то вплетенные пряди нельзя-разделять и скреплять бензелем, как объяснялось выше. На синтетических тросах их осторожно оплйвляют горячим металлом или паяльником, На манильеких н.сизальских тросах их корот ко обрезают, как на обычном сплесне.
